EGE-M-ED - 成都派力密封技术有限公司

外螺纹油口连接首页 > 技术支持 > 流体连接件 > 硬管系列 > 外螺纹油口连接

硬管系列—EGE-M-ED返回 >>

概况型号参数

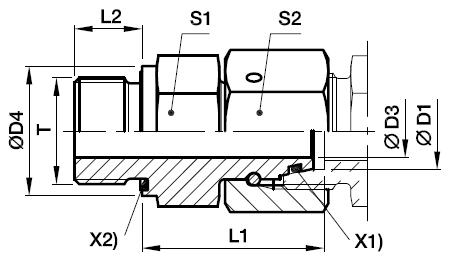

EGE-M-ED 公制外螺纹带ED密封(ISO 9974)/EO24°DKO旋转螺母端直通组合接头

系列	钢管外径								重量		PN(bar)
	D1	T	D3	D4	L1	L2	S1	S2	g/件	订货号	CF	71	SS
L	6	M10X1.0	2.5	14	24.5	8	14	14	27	EGE06LMED	500	315
	8	M12X1.5	4	17	26.5	12	17	17	45	EGE08LMED	500	315	315
	10	M14X1.5	6	19	27.5	12	19	19	57	EGE10LMED	500	315	315
	12	M16X1.5	8	22	30.5	12	22	22	82	EGE12LMED	400	315	315
	12	M22X1.5	8	27	27	14	27	22	92	EGE12LM22X1.5ED	400	315
	15	M18X1.5	10	24	31.5	12	24	27	113	EGE15LMED	400	315	315
	15	M22X1.5	10	27	32	14	27	27	142	EGE15LM22X1.5ED	400	315	315
	18	M22X1.5	13	27	31.5	14	27	32	148	EGE18LMED	400	315
	22	M26X1.5	17	32	32.5	16	32	36	203	EGE22LMED	250	160	160
	28	M33X2.0	22	40	35	18	41	41	289	EGE28LMED	250	160	160
	35	M42X2.0	28	50	42.5	20	50	50	511	EGE35LMED	250	160	160
	42	M48X2.0	34	55	46.5	22	55	60	711	EGE42LMED	250	160	160
S	6	M12X1.5	2.5	17	27	12	17	17	47	EGE06SMED	800	630
	8	M14X1.5	4	19	29.5	12	19	19	65	EGE08SMED	800	630
	10	M16X1.5	6	22	32	12	22	22	91	EGE10SMED	800	630	630
	12	M18X1.5	8	24	34	12	24	24	112	EGE12SMED	630	630	630
	16	M22X1.5	11	27	37	14	27	30	174	EGE16SMED	630	400	400
	20	M27X2.0	14	32	43	16	32	36	274	EGE20SMED	420	400	400
	25	M33X2.0	18	40	48	18	41	46	497	EGE25SMED	420	400	400
	30	M42X2.0	23	50	51	20	50	50	691	EGE30SMED	420	400	400
	38	M48X2.0	30	55	60	22	55	60	957	EGE38SMED	420	315	315
